Descripción

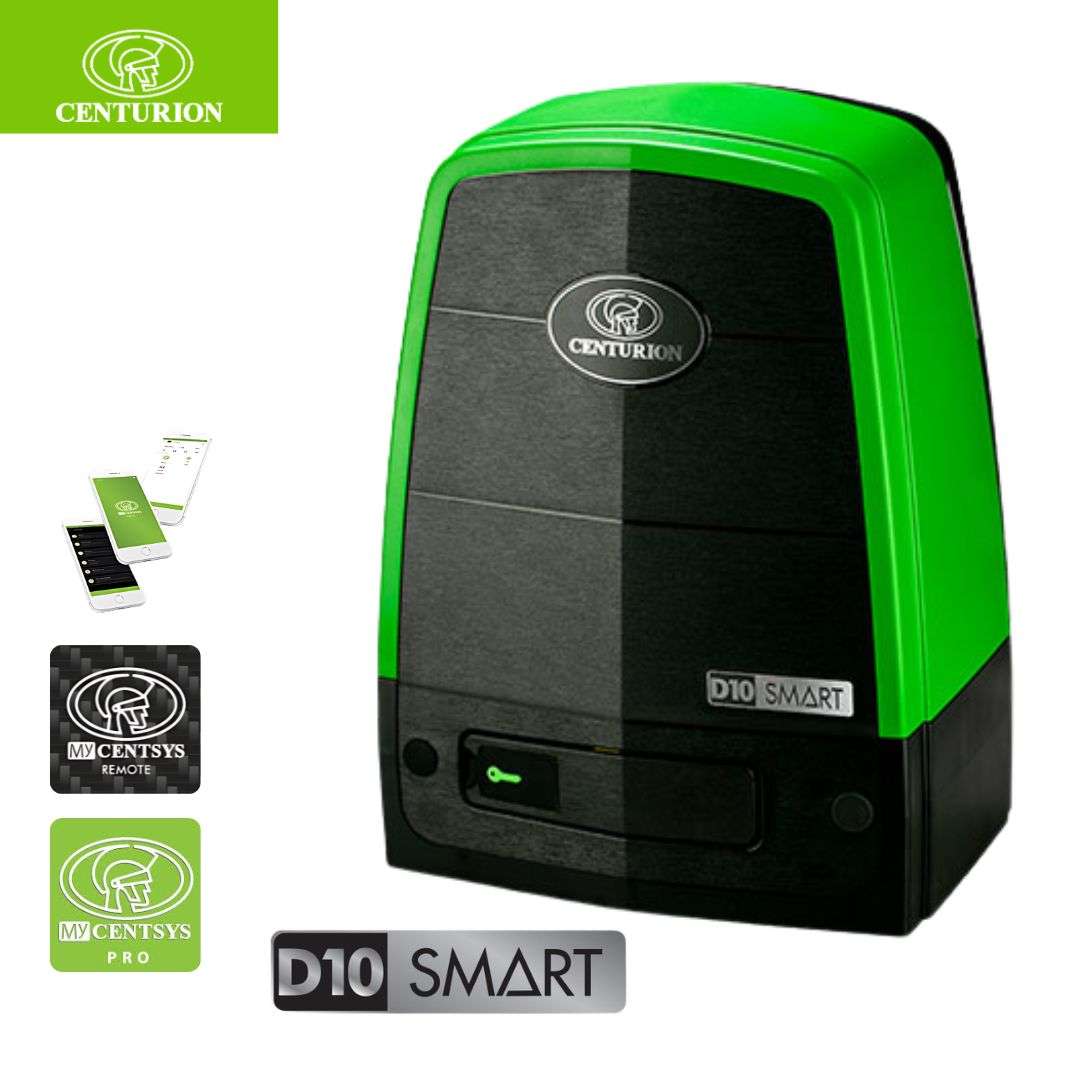

El motor D10 SMART ideal para puertas corredizas
El D10 SMART es un mecanismo para puertas corredizas de alta resistencia diseñado para abrir y cerrar puertas industriales de hasta 1000 kg. Hasta 750 operaciones por día. El sistema funciona con dos baterías de 12V / 7,2 – 8Ah que se encuentran en el interior del motor y que utilizan un cargador conmutado para mantener la batería en un estado de carga completa. Las baterías proporcionan una protección crítica contra los cortes de electricidad.
https://www.centsys.com/lat/d10-smart-motor-para-puerta-corrediza/
ESPECIFICACIONES TÉCNICAS:
| DATOS TÉCNICOS | D10-SMART | |
|---|---|---|
| VOLTAJE DE ENTRADA | 90V – 240V AC +/-10%, 50Hz [1] | |
| CONSUMO DE CORRIENTE (RED ELÉCTRICA) | 250mA | |
| SALIDA DE CORRIENTE DEL CARGADOR DE BATERÍAS | 1.8A @ 27.4V +/-1% | |
| NÚMERO MÁXIMO DE OPERACIONES POR DÍA | 750 [3] [6] | |
| CICLO DE TRABAJO: RED PRESENTE | 45% [2] [3] | |
| VOLTAJE DEL MOTOR | 24V DC | |
| ALIMENTACIÓN DEL MOTOR | Accionado por batería (capacidad estándar – 2x 12V 7.2Ah) | |
| CONSUMO DE CORRIENTE (MOTOR A CARGA NOMINAL) | 8A | |
| CORRIENTES DE ENTRADA/SALIDA (CONSUMO MÁXIMO DE CORRIENTE DE LOS ACCESORIOS) | ||
| E/S 1-4 | 100mA (12/24V) | |
| E/S 5 y 6 | 3A (12/24V) Pulso de 10 segundos | |
| FUERZA DE EMPUJE DEL MOTOR – ARRANQUE | 40kgf | |
| FUERZA DE EMPUJE DEL MOTOR – NOMINAL | 30kgf | |
| MASA DE LA PUERTA: MÁXIMA | 1000kg | |
| LONGITUD DE LA PUERTA: MÁXIMA | 50m | |
| VELOCIDAD DE LA PUERTA (VARÍA CON LA CARGA) | Hasta 26m/min [4] | |
| ACCIONAMIENTO MANUAL | Se puede bloquear con llave | |
| PIÑÓN DE ACCIONAMIENTO | 17T Módulo [4] | |
| OPERACIONES EN ESPERA CON 2 BATERÍAS DE 7,2 AH | ||
| MEDIO DÍA | Ahorro de energía 15m/min 15kgf – 118 / Normal 26m/min 15kgf – 63 [3] [5] [6] | |
- Puede funcionar con alimentación solar, consulte a su distribuidor local para obtener información.
- Basado en una temperatura ambiente de 25°C y una unidad no expuesta a la luz solar directa.
- Basado en una fuerza de empuje del motor menor del 50% de la fuerza nominal (fuerzas de arranque y funcionamiento).
- Las velocidades de apertura y cierre de la puerta pueden configurarse para que funcionen más despacio en función de las necesidades de cada instalación.
- Puede aumentar la capacidad de la batería para obtener mayores tiempos de espera.
- Basado en una puerta de 4 metros, excluyendo todos los accesorios.
- Se pueden utilizar varios botones por control remoto.
- Consulte la siguiente tabla para conocer la velocidad de la puerta recomendada para el D10 TURBO SMΔRT en función de las masas de las puertas especificadas. 240-1000 kg (según la configuración de velocidad)
